Přístřešek na dřevo je první svařovaná konstrukce, kterou má smysl postavit po tom, co člověk provaří pár zkušebních housenek. Nic na něm nemusí sedět na desetinu milimetru, a přesto se na něm naučíte všechno, co budete potřebovat u brány nebo vozíku: řezat na míru, stehovat, hlídat úhlopříčky a nepropálit dvoumilimetrovou stěnu jeklu.
Níže je celý projekt na přístřešek 2 000 × 900 mm pro 2,6 prostorového metru dřeva — s kusovníkem, řezným plánem ze šesti tyčí, konkrétním nastavením svářečky a spočítanou spotřebou drátu a plynu. Ceny materiálu jsou orientační — aktuální ceny najdete vždy u konkrétního produktu.

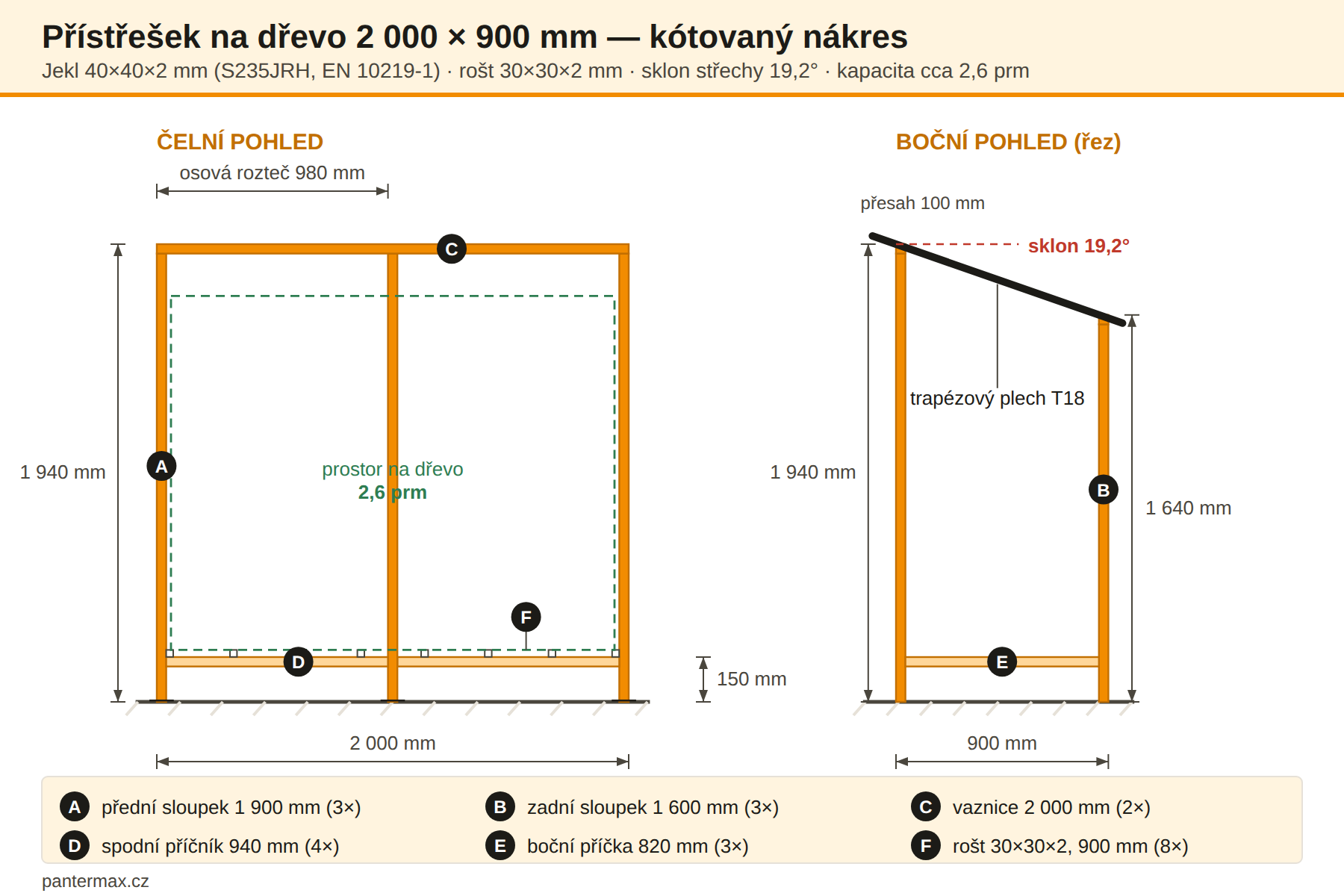

Co přesně stavíme
Půdorys 2 000 × 900 mm, přední sloupky 1 900 mm, zadní 1 600 mm. Rozdíl 300 mm na osové hloubce 860 mm dává spád střechy 19,2° — trapézový plech T18 chce alespoň 8°, takže máme rezervu i na to, když se konstrukce časem o kousek sedne.
Rošt je 150 mm nad zemí, takže spodní řada polen nestojí v louži a pod přístřešek se dostane vzduch. Užitný prostor 1 920 × 900 × 1 500 mm pobere 2,6 prm, což je podle dřeviny 820 kg (suchý smrk) až 1 240 kg (suchý buk). S tou vahou počítejte, až budete vybírat, kam přístřešek postavíte.
Kusovník a cena materiálu
Nosné díly jsou z jeklu 40×40×2 mm, rošt a zadní ztužení z 30×30×2 mm. Obojí v jakosti S235JRH podle EN 10219-1 — to je běžný svařovaný uzavřený profil, který vám v hutním materiálu naříznou z šestimetrové tyče.
| Poz. | Díl | Profil | ks | Délka | Celkem |
|---|---|---|---|---|---|
| A | přední sloupek | 40×40×2 | 3 | 1 900 mm | 5,70 m |
| B | zadní sloupek | 40×40×2 | 3 | 1 600 mm | 4,80 m |
| C | vaznice (přední, zadní) | 40×40×2 | 2 | 2 000 mm | 4,00 m |
| D | spodní příčník | 40×40×2 | 4 | 940 mm | 3,76 m |
| E | boční příčka | 40×40×2 | 3 | 820 mm | 2,46 m |
| F | rošt (rozteč 270 mm) | 30×30×2 | 8 | 900 mm | 7,20 m |
| G | zadní diagonála | 30×30×2 | 2 | 1 700 mm | 3,40 m |
| H | patka pod sloupek | plech 100×100×5 | 6 | — | 2,4 kg |
Dohromady je to 20,72 m jeklu 40×40×2 a 10,60 m profilu 30×30×2, tedy asi 77 kg oceli, když započítáte i odřezky. Cena k 14. 9. 2026 u prodejců hutního materiálu: 79,86 Kč/m za 40×40×2 a 53,85 Kč/m za 30×30×2 včetně DPH.
| Položka | Množství | Cena s DPH |
|---|---|---|
| Jekl 40×40×2 mm | 4 tyče à 6 m = 24 m | 1 917 Kč |
| Jekl 30×30×2 mm | 2 tyče à 6 m = 12 m | 646 Kč |
| Trapézový plech T18, krycí šířka 1 100 mm | 2 tabule 1 100 mm = 2,4 m² | od 400 Kč |
| Samovrtné šrouby s EPDM podložkou 4,8×35 | 20 ks | cca 100 Kč |
| Základní + vrchní barva na kov | 2 × 0,75 l | cca 500 Kč |
| Svařovací drát G3Si1 0,8 mm, 1 kg D100 | 1 cívka | 135 Kč |
| Materiál celkem | cca 3 700 Kč |
Plyn v tom není. Pokud lahev ještě nemáte, plná osmilitrová lahev CO₂ stojí 2 281 Kč a kupujete ji do vlastnictví, žádný pronájem. Jak uvidíte níž, vydrží vám na tři takové přístřešky.

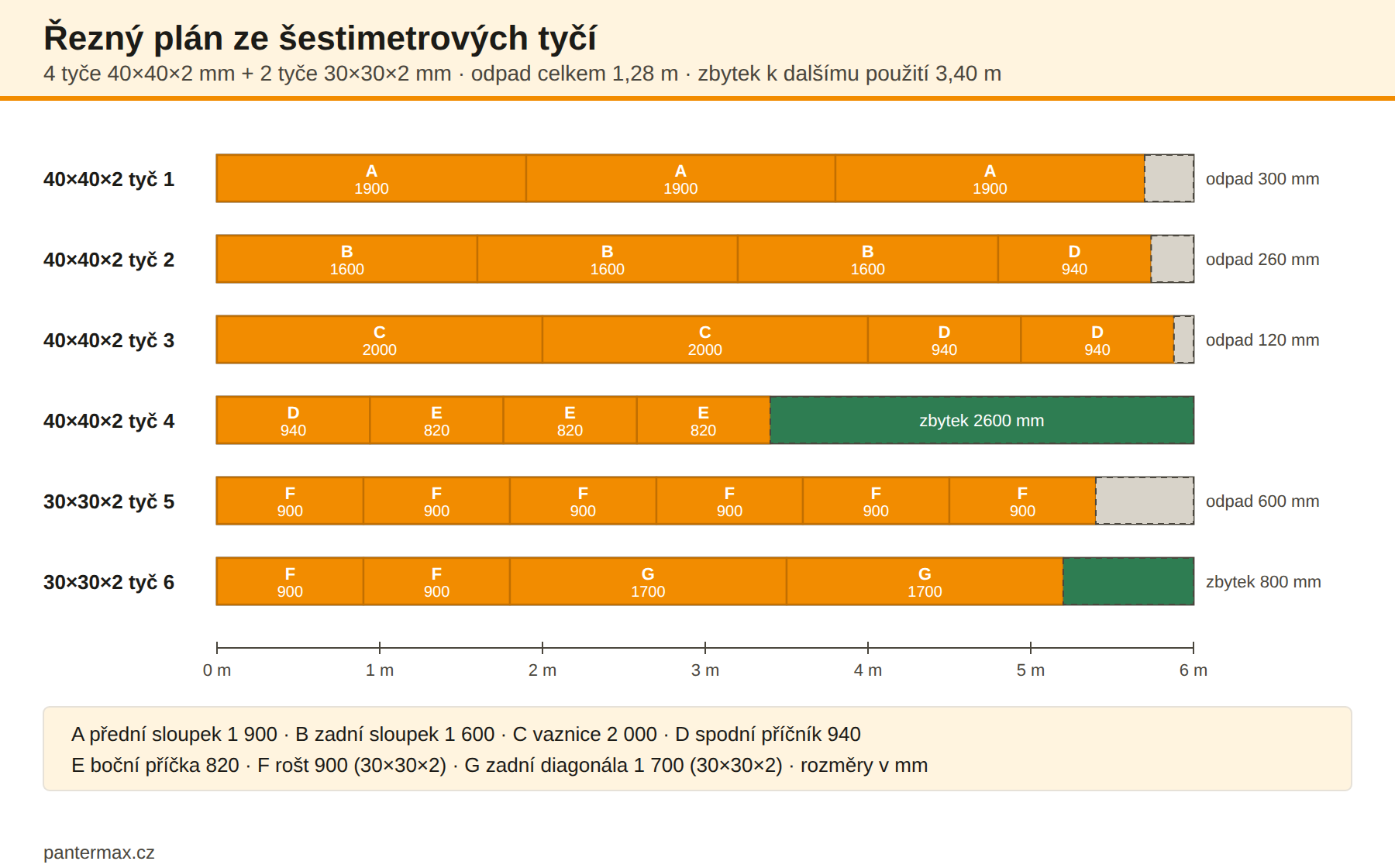

Řezný plán ze šesti tyčí
Šestimetrovou tyč do auta nedostanete, takže si díly nechte nadělit rovnou u prodejce. Aby vám nezbyly samé nepoužitelné patky, tady je rozpis: čtyři tyče 40×40×2 a dvě tyče 30×30×2 pokryjí celý kusovník s odpadem 1,28 m a se 3,40 m použitelného zbytku.
Čím jekl uříznout
Na 2mm stěnu stačí úhlová bruska s řezným kotoučem 125 × 1,0 mm — jeden kotouč zvládne kolem 30 řezů v tomhle profilu. Kotoučová pila na kov je pomalejší na přípravu, ale řeže kolmo napoprvé, takže ušetříte dopasovávání.
Plazma je na tenhle projekt přehnaná: CUT 50LED řeže kvalitně do 16 mm, ale spotřebuje 280 l/min vzduchu při 0,3–0,45 MPa, takže k ní potřebujete kompresor s odpovídajícím výkonem. Na šestnáct kolmých řezů se to nevyplatí. Přijde na řadu, až budete vyřezávat tvary z plechu.
Nastavení na stěnu 2 mm
Celý přístřešek se svaří koutovými svary v jedné tloušťce, takže si na stroji nastavíte jednu hodnotu a celý víkend se k ní nevracíte. Hodnoty platí pro plný drát G3Si1 0,8 mm a ochranný plyn CO₂ nebo směs C18 (Ar + 18 % CO₂).
| Kde | Proud | Napětí | Podávání drátu | Plyn |
|---|---|---|---|---|
| Rošt 30×30×2 na příčník | 70–85 A | 16,5–18,0 V | 3,2–4,0 m/min | 10 l/min |
| Jekl 40×40×2 na jekl (hlavní rám) | 75–90 A | 17,0–18,5 V | 3,5–4,5 m/min | 12 l/min |
| Sloupek na patku 5 mm | 90–105 A | 18,0–19,0 V | 4,5–5,5 m/min | 12 l/min |
| Stehování (všude) | 65–75 A | 16,5–17,5 V | 3,0–3,5 m/min | 10 l/min |
U svařování sloupku na pětimilimetrovou patku míříte obloukem do plechu, ne do jeklu — tlustší díl snese víc tepla a roztavená lázeň se sama převalí na tenkou stěnu. Kdo jede na MIG260LED, zvolí synergickou křivku Fe (CO₂) nebo Fe (MIX), zadá drát 0,8 mm a napětí si stroj dopočítá sám; ladí se pak už jen korekce v rozsahu ±3 V.
Podrobněji je nastavení podle tloušťky rozebrané v článku Jak vybrat MIG/MAG svářečku podle tloušťky materiálu.
Bez plynu, na trubičku
Jestli lahev nemáte a nechcete ji zatím kupovat, samokryvný trubičkový drát E71T-GS 0,9 mm za 219 Kč přístřešek svaří taky. Přepněte polaritu — zem na „+", hořák na „−" — a jeďte 75–95 A, 17,5–19,0 V, 3,0–4,0 m/min.
Rovnou ale počítejte s tím, že trubička na dvoumilimetrové stěně hodně prská, po každé housence odklepáváte strusku a svar vypadá hrubě. Na přístřešek na dřevo, který beztak přetřete barvou, je to v pořádku. Srovnání obou cest najdete v článku Plněný drát vs. svařování s plynem.
Svařování krok za krokem
- Dvě boční sestavy nasucho. Sloupek A + sloupek B + příčka E položte na rovnou podlahu a sesaďte do tvaru. Rovnou podlahou se tady myslí opravdu rovná — křivý beton se přenese do rámu.
- Stehy 20 mm na obou koncích každého dílu. Ne jeden dlouhý svar. Steh drží geometrii a ještě se dá rozbrousit.
- Změřte úhlopříčky. U půdorysu 2 000 × 900 mm musí obě vyjít 2 193 mm. Rozdíl nad 2 mm znamená zkosený rám — srovnejte ho teď, ne po provaření.
- Provařujte střídavě. Nikdy dva spoje za sebou na stejné straně. Po každém svaru přejděte na protilehlý konec rámu, ať se teplo rozloží.
- Vaznice C na sloupky, pak příčníky D a rošt F. Rošt se přivařuje naposledy, dvěma stehy 30 mm na každém konci.
- Nechte vychladnout a přeměřte. Teprve pak patky a plech.
Pět vad, které tenhle rám dostanou
| Co uvidíte | Proč | Co s tím |
|---|---|---|
| Díra v boku jeklu hned u hrany | oblouk založený na hraně, kde 2mm stěna nemá kam odvádět teplo | proud dolů o 10–15 A, oblouk zakládat 2 mm od hrany a táhnout do kouta |
| Úhlopříčky se liší o 6 mm | provařeno bez stehů; jeden koutový svar se příčně smrští o 0,5–1,0 mm | stehovat, měřit, pak provařovat střídavě — viz deformace při svařování |
| Drát se seká, oblouk padá | přítlak kladek, opotřebená drážka nebo zanesený bowden | nastavení podavače krok za krokem; kladka 0,6/0,8 mm stojí 242 Kč |
| Stroj vypne uprostřed svaru | překročený zatěžovatel, teplotní ochrana odpojila výstup | na 80 A jste hluboko pod limitem; pokud to přesto vypíná, čtěte o zatěžovateli |
| Po první zimě rez přesně v patkách | voda stojí mezi plotnou a betonem, barva tam nedosáhla | patky natřít ze všech stran před montáží a podložit je 5mm podložkami |
Kolik drátu a plynu to sežere
Tenhle výpočet chybí ve většině návodů, přitom rozhoduje o tom, co si přiobjednáte. Konstrukce má kolem 40 svařovaných spojů, dohromady zhruba 4,7 metru koutového svaru s výškou a3.
- Drát: koutový svar a3 uloží asi 86 g kovu na metr, takže 4,7 m dělá 400 g. S rozstřikem a zbytky na konci cívky počítejte 0,5 kg. Jednokilová cívka D100 celý přístřešek pokryje a ještě vám zbude na dvě další.
- Čas oblouku: při podávání 4 m/min se 0,5 kg drátu 0,8 mm odvine za 30 minut. Zbytek víkendu je řezání, měření a broušení.
- Plyn: 12 l/min × 30 minut je 360 litrů, s předfukem a starty kolem 460 litrů. Osmilitrová lahev s tlakem 200 bar obsahuje 1 600 litrů — vystačí na tři takové stavby.
Kdo staví víc než jednu věc za rok, sáhne spíš po pětikilové cívce G3Si1 0,8 mm za 504 Kč — vychází na 101 Kč za kilo místo 135 Kč. Má to jeden háček, o kterém je řeč níž.
Patky, barva a sníh
Sloupky nezabetonovávejte. Přivařte pod ně plotny 100×100×5 mm, natřete je ze všech stran a přikotvěte je do betonových patek nebo zámkové dlažby chemickou kotvou M10. Ocel v betonu shnije zevnitř a nedozvíte se to, dokud vám přístřešek nesedne.
Střecha má plochu 2,2 m². Ve III. sněhové oblasti počítá ČSN EN 1991-1-3 s charakteristickou hodnotou 1,5 kN/m², takže na tu střechu patří 3,3 kN — asi 330 kg sněhu. Vaznice 40×40×2 podepřená po 980 mm to unese s velkou rezervou: průřezový modul profilu je 3,67 cm³ a napětí od sněhu vychází kolem 22 N/mm² proti mezi kluzu 235 N/mm² oceli S235JRH.
Barva: odmastit, odrezovat okuje z jeklu (má je z válcování celý povrch), základ s antikorozním pigmentem a dvě vrstvy vrchní. Pozor na to, že svařované okolí spoje má jinou strukturu povrchu a základ tam drží hůř — ty místa přebruste smirkem P80.
Povolení a požární pravidla
Přístřešek 2 000 × 900 mm má zastavěnou plochu 1,8 m² a výšku 1,94 m. Příloha č. 1 zákona č. 283/2021 Sb. (stavební zákon) řadí mezi drobné stavby stavby do 40 m² zastavěné plochy a do 5 m výšky s jedním nadzemním podlažím na pozemku rodinného domu nebo stavby pro rodinnou rekreaci. Jste hluboko pod limitem.
Co hlídat: odstup nejméně 2 m od hranice pozemku a to, že na pozemku musí zůstat plocha schopná vsakovat dešťovou vodu o rozloze nejméně 50 % celkové rozlohy. Mezi sousedy vzniká z přístřešků na dřevo víc sporů než z povolovacích řízení.
Při samotném svařování: vyhláška č. 87/2000 Sb. stanoví pro přechodné svářečské pracoviště ochranné pásmo ve tvaru kruhu o poloměru 10 m, vybavení nejméně dvěma přenosnými hasicími přístroji, z toho jedním práškovým o hmotnosti nejméně 5 kg, a požární dohled po dobu nejméně 8 hodin po skončení práce. Vyhláška míří na firmy, ale povinnost podle § 17 odst. 1 zákona č. 133/1985 Sb. — počínat si tak, aby nedocházelo ke vzniku požáru, zejména při používání tepelných spotřebičů — se vztahuje na každou fyzickou osobu. Suchá tráva a hromada dřeva do deseti metrů od místa svařování jsou přesně ta situace, kterou má to ustanovení na mysli.
Která svářečka na tenhle projekt
Na 80 A a 30 minut oblouku zvládne přístřešek každá invertorová MIG/MAG svářečka na 230 V. Rozdíl se projeví jinde — v tom, kolikrát budete měnit cívku a jestli budete napětí ladit sami.
| Parametr | MIG210FALCO 3 LCD | MIG260LED |
|---|---|---|
| Rozsah proudu MIG | 35–180 A | 30–200 A |
| Zatěžovatel (40 °C) | 40 % @ 180 A 100 % @ 114 A |
60 % @ 200 A 100 % @ 155 A |
| Typ cívky | jen D100 / 1 kg | D100 / 1 kg i D200 / 5 kg |
| Synergické křivky | ne, ladíte ručně | 6 (Fe CO₂, Fe MIX, FLUX, ER308LSi, AlMg5, CuSi3) |
| Hmotnost | 5,5 kg | 10 kg |
| Jištění | 16 A, charakteristika D | 16 A, charakteristika D |
| Cena k 14. 9. 2026 | 5 009 Kč | 8 443 Kč |
Teď to nepříjemné z naší strany: MIG210FALCO 3 LCD má stejně malý prostor na cívku jako stroje za polovic — vejde se do něj jen D100 o hmotnosti 1 kg. Levnější pětikilovou cívku do něj nedáte. Na tenhle přístřešek to nevadí, protože spotřebujete půl kila a jedna D100 stačí. Vadit to začne, až budete vařit plot nebo druhý přístřešek a začnete cívky měnit uprostřed práce.
Pokud stavíte jednu věc a pak stroj na půl roku uklidíte, je FALCO se svými 5,5 kg a 114 A ve stoprocentním zatěžovateli na tenhle projekt dost. MIG260LED dává smysl tehdy, když víte, že po přístřešku přijde brána.
Co k tomu potřebujete
Kukla 2000 má optickou třídu 1/1/1/1 a čtyři senzory oblouku, zorné pole 100 × 60 mm. Doprava je zdarma od 5 000 Kč; tlakové lahve vozí přepravce zvlášť v režimu ADR, 2–3 dny po zbytku objednávky.
Časté dotazy
Jaký proud nastavit na jekl 2 mm?
Na koutový svar dvou jeklů se stěnou 2 mm jeďte 75–90 A při 17,0–18,5 V s drátem 0,8 mm a podáváním 3,5–4,5 m/min. Když propalujete, uberte 10–15 A a zkontrolujte, že nezakládáte oblouk přímo na hraně profilu.
Potřebuju na přístřešek na dřevo stavební povolení?
Přístřešek 2 000 × 900 mm o výšce 1,94 m spadá podle přílohy č. 1 zákona č. 283/2021 Sb. mezi drobné stavby — limit je 40 m² zastavěné plochy a 5 m výšky při jednom nadzemním podlaží na pozemku rodinného domu. Hlídejte odstup nejméně 2 m od hranice pozemku.
Kolik drátu spotřebuju na svaření přístřešku?
Zhruba 0,5 kg plného drátu 0,8 mm na 4,7 metru koutového svaru. Jednokilová cívka D100 za 135 Kč přístřešek pokryje s velkou rezervou.
Dá se to svařit bez plynu, na trubičku?
Ano. Samokryvný drát E71T-GS 0,9 mm, obrácená polarita (zem na „+", hořák na „−"), 75–95 A. Svar bude hrubší a rozstřik výrazně větší, ale pod barvou to nikdo nepozná. Ušetříte tím nákup lahve za 2 281 Kč.
Nevyhodí mi svářečka jistič?
MIG210FALCO i MIG260LED chtějí jistič 16 A s charakteristikou D. Na běžném jističi B 16 A může stroj při rozběhu vyhodit — jak to vyřešit, rozebírá článek Svářečka a jističe. Na 80 A, které tady potřebujete, je odběr hluboko pod maximem stroje.
