Invertorová svářečka nemá skoro nic, co by se samo opotřebovalo. Uvnitř je pár desek, chladiče s výkonovými tranzistory IGBT, transformátor a ventilátor. Když odejde, typicky za tím nestojí stáří, ale prostředí a zapojení: prach od brusky, tenká prodlužovačka, elektrocentrála ze stavby nebo hořák, který nikdo nečistil od koupě. Projdeme osm takových chyb, u každé řekneme, co přesně odnese, jak ji poznáte a kolik stojí prevence.
Čísla bereme z návodů a produktových listů strojů MIG210FALCO 3 LCD, MIG260LED a MMA195LCD. Platí ale pro jakýkoli invertor bez ohledu na značku.
Všech 8 chyb na jedné stránce
| # | Chyba | Co odnese | Prevence | Stojí |
|---|---|---|---|---|
| 1 | Prodlužovačka 1,5 mm² na bubnu | Vstupní obvody, výkon, kabel samotný | Min. 2,5 mm², celá odvinutá | 0 Kč, pokud ji máte |
| 2 | Centrála bez regulace napětí | Vstupní usměrňovač, kondenzátory, řídicí deska | Centrála s AVR nebo invertorová, s rezervou výkonu | Telefonát na podporu |
| 3 | Přívod přešroubovaný na 400 V | Celý vstup stroje | Úpravu vidlice jen elektrikář | Práce elektrikáře |
| 4 | Restart hned po tepelné pojistce | Tranzistory IGBT | Nechat zapnuté, počkat, ubrat 20–30 A | 0 Kč |
| 5 | Bruska vedle stroje | Desky plošných spojů, chladiče, ventilátor | 2 m odstup, stroj na vozíku | Vozík 2 057 Kč |
| 6 | Mráz, déšť a kondenzace | Zkrat na deskách, koroze kontaktů | Hodina aklimatizace, žádný déšť | 0 Kč |
| 7 | Zanesený hořák a bowden | Motor podavače, EURO konektor | Čistit hubici, profouknout bowden | Hubice 52 Kč |
| 8 | Povolený bajonet a zem na rzi | Výstupní zdířky na panelu | Dotáhnout, zemnit na čistý kov | Kartáč, kabel 500 Kč |
Elektřina: tři chyby ještě před zapálením oblouku
1. Prodlužovačka 1,5 mm² navinutá na bubnu

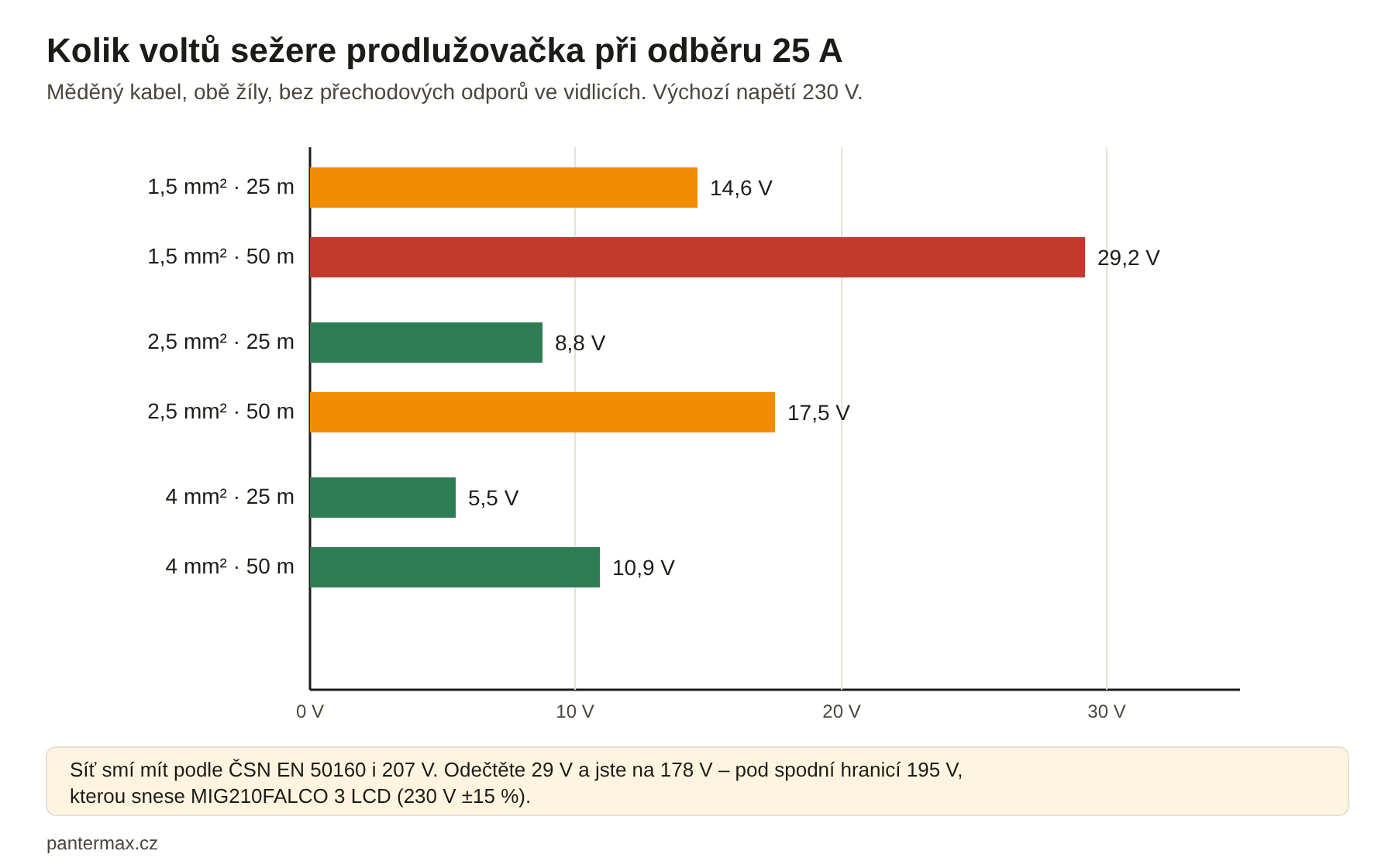

Návod MIG210FALCO 3 LCD to říká přímo: prodloužení nesmí mít menší průřez než originální přívod, tedy minimálně 2,5 mm². Stroj si ze sítě bere při plném výkonu až 32,2 A, efektivně 28 A. Při 25 A ztratí 25 m kabelu o průřezu 1,5 mm² skoro 15 V a v samotném kabelu se mění na teplo přes 360 W. Na navinutém bubnu to teplo nemá kam odejít.
Napětí v zásuvce navíc nebývá 230 V. Norma ČSN EN 50160 dovoluje odchylku ±10 %, tedy i 207 V. Falco snese 230 V ±15 %, spodní hranice je 195 V. Padesátimetrová „patnáctka" vás dostane na 178 V. Stroj pak nedává výkon, oblouk se trhá a vstupní obvody pracují mimo rozsah, na který jsou postavené.
Co dělat: kabel 2,5 mm² do 25 m, na delší vzdálenost 4 mm². Buben vždy odviňte celý. Pokud vám k tomu vypadává jistič, problém je v charakteristice jističe, ne ve svářečce. Celé téma jištění rozebíráme v článku Svářečka a jističe: jak vybrat jištění a prodlužovačku.
2. Elektrocentrála ze stavby bez regulace napětí
Levná centrála bez elektronické regulace (AVR) při zatížení podklesne a ve chvíli, kdy oblouk zhasne, se napětí na zlomek sekundy vyhoupne nad jmenovitou hodnotu. Tyhle špičky schytá vstupní usměrňovač a kondenzátory. Přetížená centrála k tomu ztrácí i frekvenci.
Co dělat: jen centrála s AVR nebo invertorová a s rezervou nad příkonem stroje. Příkon najdete v produktovém listu: MMA195LCD má 4,7 kVA, MIG260LED 6,1 kVA. Kolik rezervy potřebuje váš konkrétní stroj, vám řekne zákaznická podpora na +420 604 644 032 – raději se zeptejte předem než po první opravě.
3. Přívod přešroubovaný „na sílu"
Návod Falca popisuje legální cestu, jak stroj připojit na vyšší proud: průmyslová vidlice na samostatný okruh jištěný max. 25 A, nebo připojení na jednu fázi třífázové sítě. A hned dodává varování velkým písmem: zdroj se nesmí připojit na sdružené napětí, tedy 400 V mezi dvěma fázemi. Taková chyba při domácím přešroubování vidlice zničí vstup stroje během okamžiku. Úpravu přívodu proto dělá jen elektrikář s oprávněním.
Teplo a vzduch: co se děje uvnitř skříně
4. Restart hned po zásahu tepelné pojistky
Zatěžovatel se podle EN 60974-1 udává pro desetiminutový cyklus při okolní teplotě 40 °C. Falco má 40 % při 180 A: z deseti minut čtyři svařujete, šest chladí. Při 114 A vydrží svařovat nepřetržitě. MMA195LCD má 60 % při 140 A a 100 % při 93 A. V létě v plechové garáži je 40 °C reálná teplota, ne laboratorní údaj.
Když se rozsvítí kontrolka přehřátí, stroj nevypínejte. Vypnutím zastavíte ventilátor a teplo zůstane v chladičích tranzistorů. Nechte ho běžet naprázdno, dokud kontrolka nezhasne, a pak pokračujte o 20–30 A níž nebo s kratšími housenkami. Návod k tomu dodává, že po bezpečnostním vypnutí se stroj nemá znovu spouštět, dokud neodstraníte příčinu. Pokud se pojistka ozývá už po minutě, čtěte článek o zatěžovateli nebo proč levná svářečka vypne po minutě.
5. Úhlová bruska metr od svářečky
Ventilátor protahuje strojem vzduch celou dobu, co je zapnutý. Když vedle běží bruska, nasaje i ocelový prach. Ten je vodivý, usazuje se na chladičích a deskách a po čase vytvoří cestu pro zkrat. Na chladičích k tomu funguje jako izolační deka, takže pojistka zasahuje dřív a dřív.
Co dělat: návod požaduje aspoň 30 cm mezi strojem a stěnou a volné otvory chlazení. Brusku držte aspoň 2 m od stroje a nikdy nemiřte jiskrami proti mřížkám. Svářečka nemá stát na podlaze, kde se prach drží nejvíc – stačí police nebo podvozek k invertorům, na který se vejde i lahev.
6. Mráz, déšť a kondenzace
Krytí IP se značí podle ČSN EN 60529. MMA195LCD má IP21: odolá svisle padajícím kapkám, ne dešti. Falco a MIG260LED mají IP23, tedy kropení do 60° od svislice. Ani jedno neznamená, že stroj vydrží svařování venku v mrholení – návod výslovně říká chránit před deštěm.
Zákeřnější je kondenzace. Návod udává provoz od −10 °C do +40 °C a vlhkost do 80 % při 20 °C. Když stroj přenesete z mrazivé garáže do vytopené dílny, voda se srazí přímo na studených deskách. Nechte ho hodinu aklimatizovat a teprve pak zapněte.
Hořák a kabely: díly za desítky korun, které berou s sebou dražší
7. Hořák, který nikdo nečistil
Rozstřik v hubici časem propojí hubici s průvlakem a proud teče tam, kam nemá. Zanesený bowden zase brzdí drát: podavač tlačí proti odporu, drát se seká a motor podavače se přehřívá. Návod Falca mezi denní kontroly řadí i to, jestli není EURO konektor hořáku uvolněný nebo přehřátý – přechodový odpor v konektoru ho dokáže propálit.
Co dělat: hubici čistěte po každé delší práci, bowden profoukněte stlačeným vzduchem při každé výměně cívky a hořák netahejte za kabel ani ho neohýbejte do ostrých smyček. Set spotřebních dílů k hořáku 150A pro Falco obsahuje 3 hubice, 15 průvlaků (po pěti 0,6, 0,8 a 1,0 mm), 3 mezikusy, 3 pružiny, čistič a klíč. Postup údržby krok za krokem je v článku Jak se starat o MIG/MAG hořák, řešení sekajícího se drátu v článku Vedení drátu v MIGu.
8. Napůl zacvaknutý bajonet a zem na rzi
Konektor 10-25, který není dotočený do konce, se dotýká jen na malé ploše. Při 140 A se tam vyrobí tolik tepla, že roztaví plast panelu kolem zdířky. Stejně působí zemnicí kleště nasazené na rez, barvu nebo pozink: oblouk „padá", svářeč přidává proud a zdířka trpí ještě víc.
Co dělat: bajonet zasunout a otočit až na doraz, zem dávat na kov očištěný kartáčem a co nejblíž svaru. Ohořelý kabel nebo unavené kleště vyměňte – zemnicí kabel 16 mm², 3 m s konektorem 10-25 má kleště na 300 A. Víc o zemnění v článku Uzemnění pod kontrolou.
Měsíční údržba podle návodu: 20 minut
- Vypněte stroj, vytáhněte vidlici a počkejte 5 minut. Teprve pak klesne napětí kondenzátorů pod bezpečných 36 V.
- Sundejte kryt a vnitřek profoukněte suchým stlačeným vzduchem – chladiče, transformátor, cívky, modul IGBT, desky. Pistoli nedávejte těsně k součástkám.
- Zkontrolujte, že se ventilátor volně točí a nic ho neblokuje.
- Dotáhněte povolené šrouby a zrezivělé očistěte.
- Prohlédněte přívodní kabel, EURO konektor a výstupní zdířky, jestli nejsou ohořelé.
V prašné dílně dělejte tohle častěji než jednou měsíčně. Návod k tomu doporučuje roční kontrolu bezpečnosti podle ČSN EN 60974-4.
Co k tomu potřebujete
Jedno upozornění k výběru stroje: MIG210FALCO 3 LCD bere jen malé cívky D100 / 1 kg a jeho 40 % při 180 A je méně, než nabízí MIG260LED (60 % při 200 A). Pokud svařujete delší housenky na silnějším materiálu, budete s Falcem na tepelnou pojistku narážet dřív – to není vada, ale limit třídy.
Časté dotazy
Svářečka vyhazuje jistič 16 A, je vadná?
Ne. Domácí jistič s charakteristikou B nepokryje proudovou špičku při zapálení oblouku. Stroje PANTERMAX potřebují jistič 16 A s charakteristikou C nebo D.
Jde svářečka zapojit na elektrocentrálu?
Ano, ale jen na centrálu s elektronickou regulací napětí (AVR) nebo invertorovou a s rezervou nad příkonem stroje (MMA195LCD 4,7 kVA, MIG260LED 6,1 kVA). Před prvním zapojením se poraďte s podporou.
Jak dlouhá může být prodlužovačka ke svářečce?
S průřezem 2,5 mm² do 25 m (úbytek kolem 9 V při 25 A), na delší vzdálenost 4 mm². Kabel 1,5 mm² nepoužívejte vůbec a buben vždy odviňte celý.
Svářečka přestala svařovat a svítí kontrolka, co s tím?
Zasáhla tepelná pojistka. Stroj nechte zapnutý, ať ho ventilátor chladí, a počkejte, až kontrolka zhasne. Pak pokračujte s nižším proudem nebo kratšími úseky a zkontrolujte, že nic nebrání proudění vzduchu.
