Vedení drátu v MIGu: kladky, bowden, přítlak a proč se drát „seká“

Stabilní a plynulé podávání svařovacího drátu je základním předpokladem kvalitního svařování metodou MIG/MAG. Nepravidelné posuvy, cukání drátu, kolísání oblouku nebo dokonce úplné zastavení podávání patří mezi nejčastější poruchy, se kterými se svářeči setkávají – a to napříč výkonnostními třídami strojů, od dílenských invertorů až po průmyslové podavače v robotizovaných pracovištích.

Ve většině případů není příčinou samotný zdroj, pulzní režim ani synergická křivka, ale mechanika vedení drátu: kladky, bowden (vložka hořáku), přítlak a jejich vzájemné sladění s typem a průměrem drátu.

Jak funguje podávání drátu v MIG/MAG

Podavač drátu vytváří mechanickou sílu, která musí spolehlivě dopravit drát z cívky přes kladky, bowden a hořák až do svarové lázně. Celý systém pracuje v rovnováze mezi:

• tlačnou silou kladek,

• třením v bowdenu,

• odporem hořáku a kontaktní špičky,

• tuhostí a povrchem svařovacího drátu.

Jakmile je některý z těchto prvků mimo toleranci (opotřebený, špatně zvolený nebo špatně nastavený), začne se drát „sekat“, prokluzovat nebo deformovat.

Kladky: správný typ podle materiálu drátu

Volba kladek patří k nejčastějším chybám v praxi. Každý materiál vyžaduje jiný způsob přenosu síly:

Ocelové a nerezové dráty

• Používají se V-drážkové kladky.

• Zajišťují přesné vedení a dostatečný přenos síly bez deformace drátu.

• U nerezových drátů je důležitá čistota kladek – kontaminace uhlíkem může ovlivnit kvalitu svaru.

Hliník a měkké slitiny

• Vhodné jsou U-drážkové kladky.

• Větší styčná plocha snižuje riziko zploštění drátu.

• Ostré V-drážky hliník snadno „ohoblují“, vzniká prach a roste tření v bowdenu.

Plněné (trubičkové) dráty

• Používají se speciální zubaté nebo vroubkované kladky.

• Přenášejí sílu přes plášť drátu, aniž by docházelo k prokluzu.

• Nesprávná kladka vede k nestabilnímu oblouku a kolísání proudu.

Přítlak kladek: méně je často více

Přítlak se často utahuje „pro jistotu“, což je zásadní omyl. Správné nastavení platí jednoduché pravidlo:

Přítlak má být co nejmenší, ale stále dostatečný k plynulému podávání.

Příliš malý přítlak:

• kladky prokluzují,

• drát se zastavuje při změnách zatížení (oblouk, špička).

Příliš velký přítlak:

• drát se deformuje (zejména hliník),

• roste tření v bowdenu,

• vzniká riziko birdnestingu – zacuchání drátu u podavače.

Praktická metoda nastavení spočívá v tom, že se drát při zablokování na výstupu začne klouzat na kladkách, nikoli hromadit.

Bowden (vložka hořáku): nenápadný, ale kritický díl

Bowden je často přehlížený spotřební díl, přesto má zásadní vliv na stabilitu podávání.

Volba bowdenu

• Ocelové dráty: spirálová ocelová vložka.

• Nerez: teflonová nebo plastová vložka s nízkým třením.

• Hliník: výhradně teflon/PA bowden, případně kombinace s krátkým hořákem nebo systémem push-pull.

Kdy bowden vyměnit

• při kolísání posuvu i s novými kladkami,

• při viditelném znečištění prachem z drátu,

• při změně materiálu (např. přechod z oceli na hliník).

Opotřebený nebo špatně zvolený bowden zvyšuje odpor, což nutí svářeče zvyšovat přítlak – a tím se problém jen přesouvá jinam.

Birdnesting: proč se drát zacuchá

„Birdnesting“ je typická porucha, kdy se drát hromadí a stáčí mezi kladkami a vstupem do bowdenu. Nejčastější příčiny:

• příliš velký přítlak kladek,

• měkký drát (Al) tlačený dlouhým hořákem,

• ucpaný nebo poškozený bowden,

• špatně zvolená kladka.

Řešením není další utažení přítlaku, ale snížení tření v celém systému – správné kladky, čistý bowden a adekvátní délka hořáku.

Vliv nepravidelného podávání na svar

Nestabilní posuv drátu se přímo projeví na:

• kolísání svařovacího proudu a napětí,

• nestabilním oblouku,

• zvýšeném rozstřiku,

• nerovnoměrné housence.

Tyto jevy se negativně projeví bez ohledu na to, zda svařujete klasický MIG/MAG, pulzní režim, nebo synergický program. I nejmodernější zdroj nedokáže kompenzovat mechanické chyby v podávání.

Shrnutí pro praxi

• Kladky vždy volte podle materiálu a průměru drátu.

• Přítlak nastavujte na minimum nutné funkčnosti.

• Bowden berte jako spotřební díl, ne jako „doživotní“.

• Při hliníku minimalizujte tření a délku vedení.

• Birdnesting je signál chyby v nastavení, nikoli v obsluze.

Správně nastavené vedení drátu je jedním z nejlevnějších, ale nejúčinnějších způsobů, jak zlepšit kvalitu svaru, snížit poruchovost a prodloužit životnost MIG hořáku i podavače.

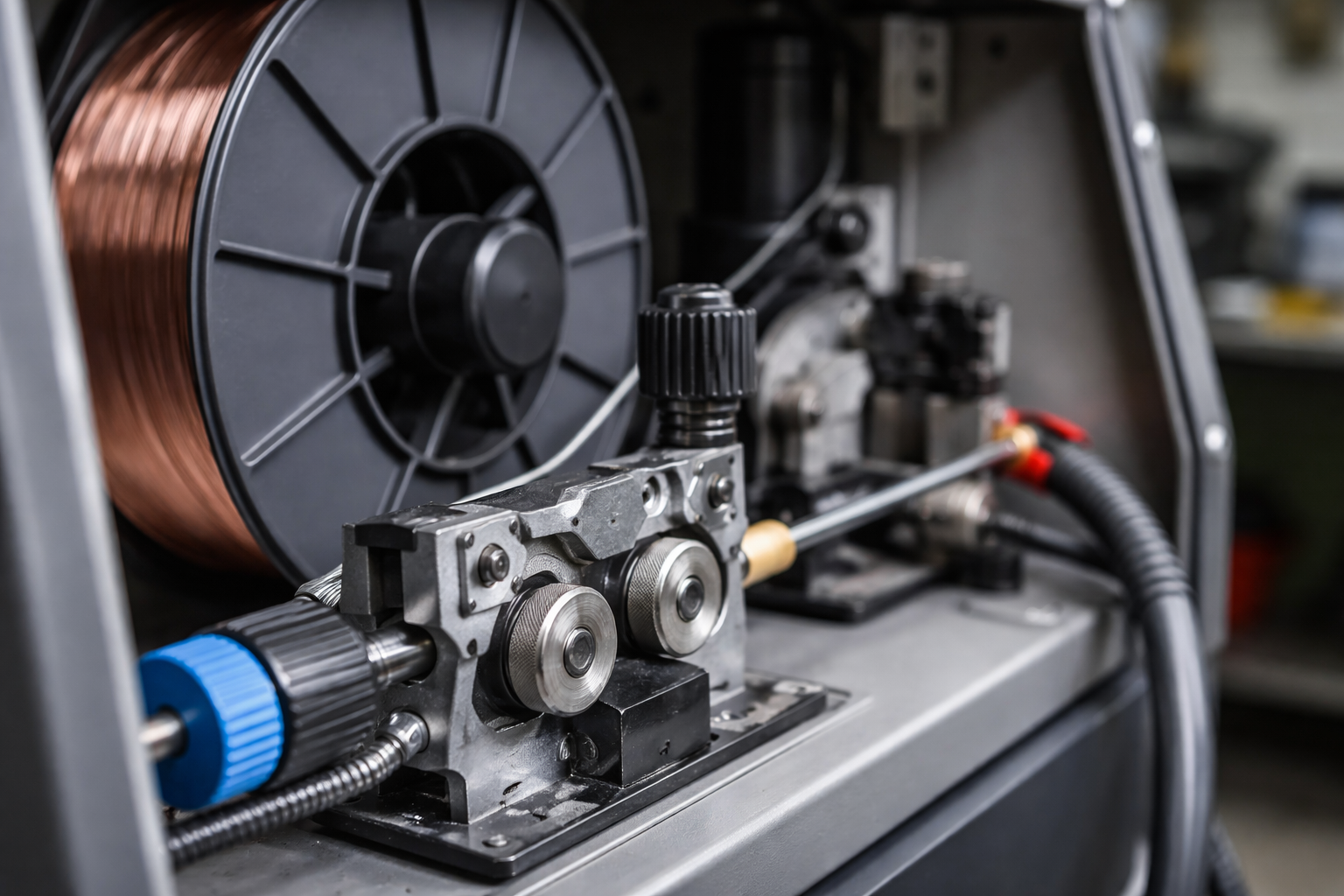

 Ilustrační obrázek byl generován pomocí nástroje ChatGPT (OpenAI). Obrázek slouží pouze k vizuální ilustraci a nemusí zobrazovat skutečné produkt
