Uzemnění pod kontrolou: jak vybrat zemnící svěrku

Při svařování se často soustředíme na volbu vhodného zdroje, svářečky, elektrody či nastavení parametrů, ale klíčovou roli hraje také pracovní uzemnění obvodu – tedy svorka („ground/clamp“) a kabel, který spojuje svářečku se svařovaným dílem. Pokud je tento uzemňovací obvod nedostatečný (vysoký odpor, slabé spoje, malý průřez kabelu, špatný kontakt svorky), může docházet k celé řadě nežádoucích efektů: oblouk se špatně zapaluje, není stabilní, je méně hluboký nebo má špatnou přilnavost, svarové spoje mohou být nekvalitní. Významné je i bezpečnostní hledisko – vyšší odpor může vést k přehřívání kabelů nebo spoje, a tím i k riziku selhání.
Proto volba svorky a dimenzování kabelu není pouhý doplněk – je to základ pro spolehlivý svařovací obvod.

Jak volit průřez svařovacího kabelu podle proudu a délky

Při výběru svařovacího kabelu hraje zásadní roli maximální proud, který systém bude vést, a celková délka obvodu – obvykle kabel od stroje ke svorce a od svorky ke svařovanému dílu. Delší vedení znamená vyšší odpor, větší pokles napětí a tím horší výkon oblouku.

Při určování velikosti kabelu je třeba sčítat délku elektrody i uzemňovacího vedení jako jeden obvod. Délka a výstupní proud jsou klíčové pro správnou volbu průřezu. Například pro kabely délky kolem 15 m a proud 150 A postačí střední průřez, zatímco při 250 A a delších délkách je vhodné zvolit kabel 35 mm² nebo větší.
Obecné doporučení tedy zní: čím delší vedení, tím větší průřez – tím snížíte odpor a udržíte napětí i proud tak, že oblouk bude stabilní.

Z praktického hlediska:

• u kratších délek do cca 5 m a proudů do cca 150 A postačí kabel s průřezem kolem 16–25 mm²,

• u delších vedení či vyšších proudů (např. 250 A a více) zvolte větší průřez – např. 35 mm² a více.

Průřez a délka ovlivňují pokles napětí – vyšší odpor znamená menší skutečný proud při oblouku, menší tepelný výkon a tedy méně kvalitní svar.

Typy zemnících svorek – co ovlivňuje jejich výkon

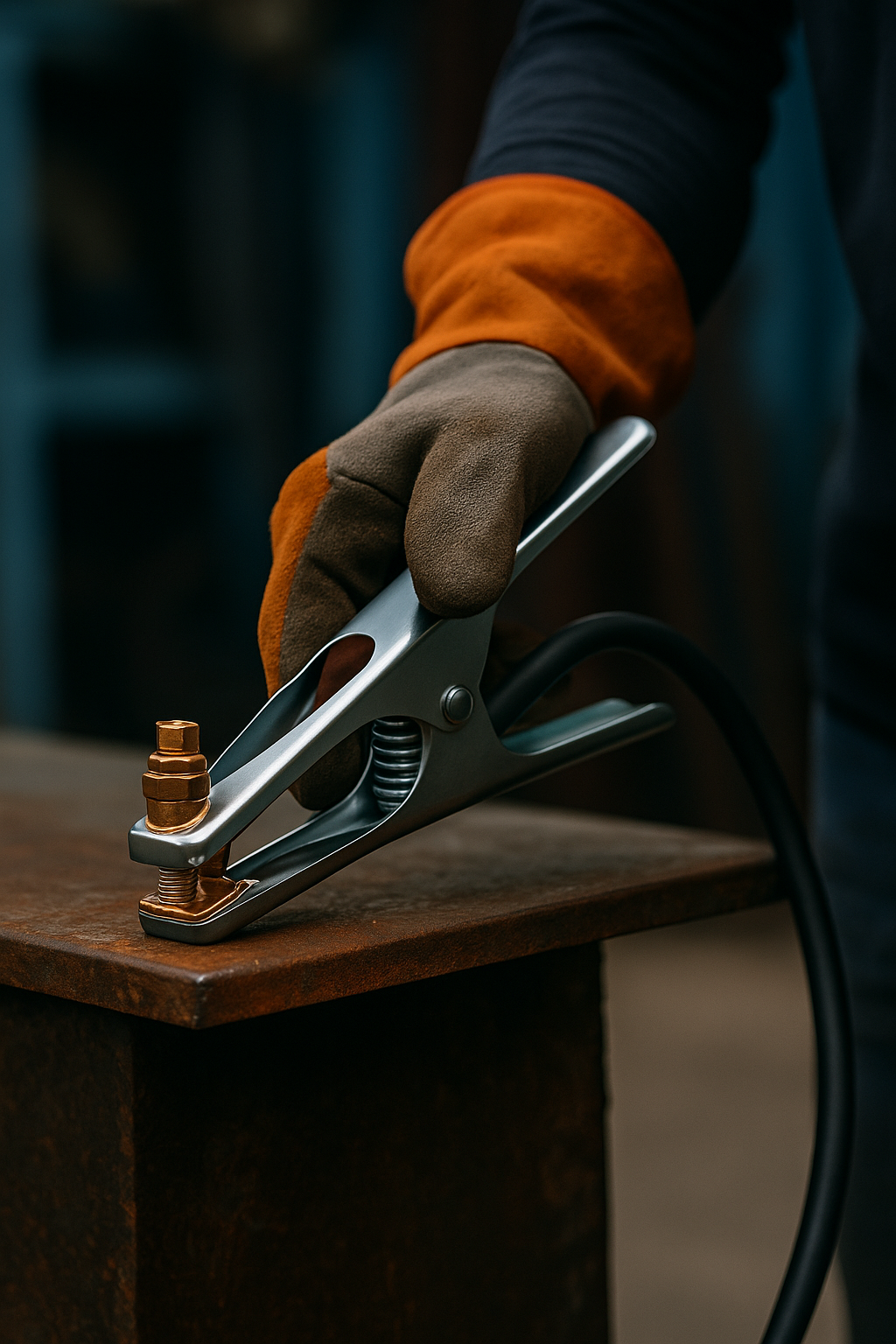

Zemnící svěrka spojuje svařovací obvod s dílem a musí zajistit co nejnižší přechodový odpor. Klíčové aspekty jsou konstrukce, použitý materiál, kontaktní tlak a kvalita uchycení.
Dvě běžné konstrukce svorek:

• Kleštinové svorky – jednoduché na použití, rychlé připojení, vhodné pro běžné dílenské podmínky.

• Pákové svorky – robustnější konstrukce s větším přítlakem a lepším kontaktem, vhodné pro vyšší proudy a náročnější provoz.

Při výběru svorky sledujte její proudovou třídu (tedy jaký proud je schopna spolehlivě vést), provedení a kvalitu kontaktních částí. Důležitý je čistý kov-kovový kontakt – ideálně na nebarveném, neoxidovaném povrchu dílu. Svorka by měla mít dostatečnou sílu přítlaku, aby se minimalizoval přechodový odpor a ztráty energie.

Údržba kontaktů a jak udržet výkon stabilní

Ani nejlepší kabel a svorka nepomohou, pokud kontakt není správně udržován. Zde jsou klíčové praktické tipy:

• Kontrolujte svorku pravidelně: pružina nebo mechanismus musí fungovat správně, čelisti nesmí být opotřebené nebo deformované, vodič nesmí být poškozený.

• Udržujte kontakt mezi svorkou a dílem čistý: povrch dílu by měl být zbaven rzi, barvy a oxidů. Ideální je mechanicky očistit plochu, kam svěrku připojujete.

• Kontrolujte spoje kabel-svorka a kabel-stroj: šrouby nebo lisované spoje musí být pevně utažené, izolace bez trhlin, kabel bez přehřívání.

• Zvažte rezervu: pokud víte, že budete pracovat s vyšším proudem nebo delším vedením, vyplatí se zvolit kabel a svorku s proudovou rezervou.

• Minimalizujte délku vedení: kratší kabely znamenají menší odpor, nižší pokles napětí a lepší výsledky.

Jak volba uzemňovací části ovlivní start oblouku i kvalitu svaru

Stabilní oblouk začíná u správného uzemnění. Pokud svěrka nebo kabel mají vysoký odpor – například kvůli malému průřezu, špatnému kontaktu či oxidaci – proud se k oblouku nedostane v plné síle. Výsledkem může být nestabilní zapálení, slabý oblouk, mělký svar nebo nerovnoměrný přenos materiálu.
Naopak dobře dimenzovaný kabel, pevná svěrka s nízkým přechodovým odporem a krátké vedení znamenají rychlý start oblouku, stabilní proudový průběh a čistý svar.
Kvalitní uzemnění také přispívá k delší životnosti svářecího zdroje, protože snižuje elektrické ztráty a zabraňuje přetěžování systému.

Uzemnění při svařování není jen bezpečnostní prvek – je to základní součást svařovacího obvodu. Správný výběr svorky, vhodný průřez kabelu a pravidelná údržba kontaktů mají přímý vliv na stabilitu oblouku, kvalitu svaru i životnost zařízení.
Pokud budete postupovat podle těchto zásad, zajistíte si bezpečné, spolehlivé a profesionální výsledky při každém svařování.
