    Teflonový vs. ocelový bowden: kdy který použít a jak poznat, že je čas na výměnu

    bowden_prumyslove_prostredi_web

    Podávací mechanismus u svařování metodou MIG/MAG je citlivý systém, ve kterém musí všechny části – kladky, bowden, kontaktní špička i samotný drát – spolupracovat s minimálním odporem a maximální stabilitou. Právě bowden (vodicí spirála v hořáku) má zásadní vliv na tření drátu, plynulost podávání i kvalitu výsledného svaru. Nesprávně zvolený nebo opotřebený bowden je častou příčinou nepravidelného oblouku, rozstřiku a zvýšeného opotřebení spotřebních dílů.

    V praxi se používají dva základní typy: bowden teflon a bowden ocel. Každý má odlišné vlastnosti a je určen pro jiný druh svařovacího drátu.

    Konstrukce a materiálové rozdíly

    Ocelový bowden

    Ocelový bowden je tvořen vinutou ocelovou spirálou s vnitřním hladkým profilem. Je mechanicky odolný, snáší vyšší zatížení přítlakem kladek a je vhodný pro tvrdší a pevnější dráty.

    Typické použití:

    • uhlíkové oceli (nelegované i nízkolegované)

    • nerezové dráty

    • plněné dráty (FCAW)

    Ocelový bowden má vyšší koeficient tření než teflonový, ale u tvrdých drátů to nepředstavuje zásadní problém. Naopak jeho pevnost brání deformaci při vyšším podávacím tlaku.

    Teflonový bowden

    Teflon (PTFE) má velmi nízký koeficient tření a výborné kluzné vlastnosti. Proto je bowden teflon ideální pro měkké a tvárné dráty, kde je nutné minimalizovat tření drátu.

    Typické použití:

    • hliníkový drát

    • měděné slitiny

    • některé speciální měkké přídavné materiály

    Při svařování hliníku metodou MIG (často v pulzním režimu) je snížení tření klíčové pro stabilitu oblouku. Hliníkový drát je měkký, má nízký modul pružnosti a snadno se deformuje – v ocelové spirále by docházelo k zadírání, tvorbě pilin a nepravidelnému podávání.

    Tření drátu a jeho vliv na kvalitu svaru

    Z pohledu fyziky podávání drátu je rozhodující:

    • koeficient tření mezi drátem a vnitřní stěnou bowdenu,

    • přítlak kladek,

    • délka a zakřivení hořáku,

    • průměr drátu a jeho povrchová úprava.

    Vysoké tření drátu vede k:

    • kolísání rychlosti podávání,

    • nestabilnímu oblouku,

    • zvýšenému rozstřiku,

    • opotřebení kontaktní špičky,

    • přetížení motoru podavače.

    U hliníku je správná kombinace (teflonový bowden + U-drážkové kladky) zásadní. U oceli je standardem ocelový bowden a V-drážkové kladky.

    Kdy zvolit který bowden?

    Použijte ocelový bowden, pokud:

    • svařujete konstrukční nebo nerezovou ocel,

    • používáte drát průměru 0,8–1,2 mm pro běžné MIG/MAG aplikace,

    • svařujete ve výrobním provozu s vyšší mechanickou zátěží hořáku.

    Použijte teflonový bowden, pokud:

    • svařujete hliník metodou MIG,

    • pracujete s měkkým nebo nízkotvrdým drátem,

    • požadujete co nejnižší tření a stabilní podávání při nižším přítlaku.

    U profesionálních aplikací (např. automobilový průmysl, výroba nádrží či lehkých konstrukcí) je teflonový bowden prakticky nutností.

    Typické příznaky opotřebení bowdenu

    Správná výměna bowdenu je důležitá nejen z hlediska kvality svaru, ale i ochrany podávacího systému.

    Mezi nejčastější příznaky patří:

    1. Nepravidelné podávání drátu – kolísání oblouku, pulzování.

    2. Zvýšený přítlak kladek nutný pro stabilní chod.

    3. Otřepy na drátu po průchodu bowdenem.

    4. Kovový prach nebo plastové částice při demontáži.

    5. Časté „sekání“ drátu v hořáku.

    6. Přehřívání podavače.

    U ocelových bowdenů dochází postupně k mechanickému vydření vnitřního povrchu. U teflonových je typické rýhování a postupná deformace otvoru.

    V průmyslové praxi se doporučuje kontrola při každé výměně cívky drátu a preventivní výměna při poklesu stability podávání.

    Správný postup výměny bowdenu

    1. Odpojte svařovací zdroj od napájení.

    2. Demontujte hořák a vyjměte starý bowden.

    3. Zkontrolujte vnitřní vedení hořáku a vyčistěte jej stlačeným vzduchem.

    4. Zkraťte nový bowden přesně podle délky hořáku (nesmí být ani příliš dlouhý, ani krátký).

    5. Zajistěte správné dosednutí v podavači i u krku hořáku.

    6. Zkontrolujte kompatibilitu s kontaktní špičkou a průměrem drátu.

    7. Nastavte odpovídající přítlak kladek.

    U hliníku je vhodné současně zkontrolovat stav kladek a případně je vyměnit za typ určený pro měkký drát.

    Doporučení kompatibilních komponent

    Pro správnou funkci systému je vhodné kombinovat:

    • teflonový bowden + U-drážkové kladky + hliníkový drát

    • ocelový bowden + V-drážkové kladky + ocelový nebo nerezový drát

    Důležité je dodržet:

    • správný průměr bowdenu (0,8 / 1,0 / 1,2 mm),

    • kompatibilitu s typem hořáku (např. MB 15, MB 25, MB 36),

    • odpovídající délku dle konstrukce hořáku.

    Použití originálních nebo kvalitních náhradních dílů výrazně prodlužuje životnost podávacího systému a stabilitu oblouku, zejména při pulzním MIG svařování nebo při vyšších svařovacích proudech.

    Volba mezi bowden teflon a bowden ocel závisí především na typu přídavného materiálu. Pro ocel a nerez je standardem ocelový bowden, pro hliníkový drát je nutností teflonové vedení s nízkým třením.

    Pravidelná kontrola a včasná výměna bowdenu předchází nestabilnímu oblouku, nadměrnému rozstřiku i poruchám podavače. Správná kombinace bowdenu, kladek a drátu je základním předpokladem kvalitního svaru v metodě MIG/MAG.

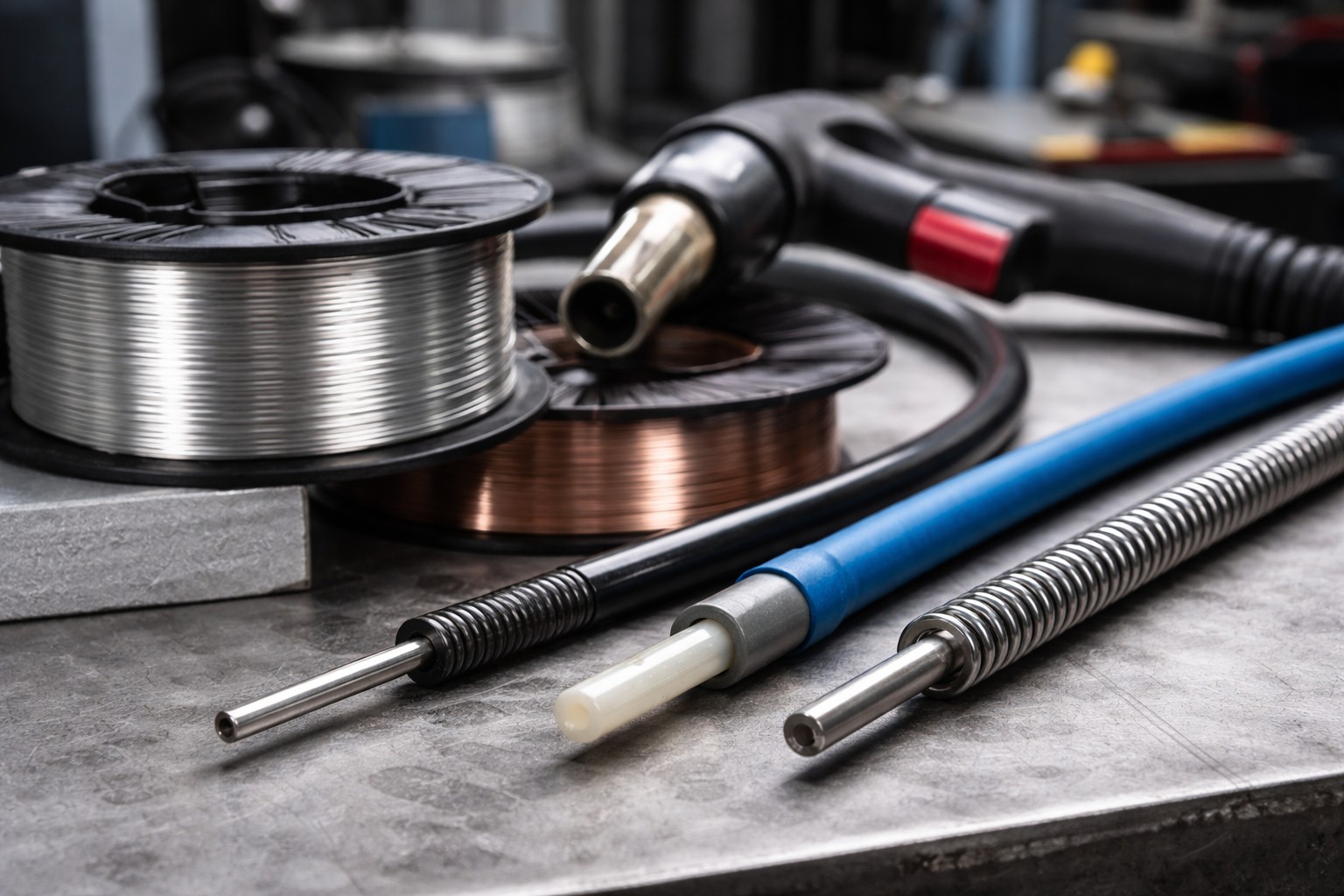

    Ilustrační obrázek byl generován pomocí nástroje ChatGPT (OpenAI). Obrázek slouží pouze k vizuální ilustraci a nemusí zobrazovat skutečné produkt
