Při TIG svařování (GTAW) se většina pozornosti tradičně soustředí na volbu wolframové elektrody, přídavného materiálu, typu proudu (DC/AC, pulzní režim) nebo nastavení zdroje. Neméně důležitým, a přitom často podceňovaným prvkem, je však plynová hubice hořáku – konkrétně volba mezi klasickou keramickou hubicí a plynovou čočkou (gas lens). Právě tato část má zásadní vliv na kvalitu ochrany svarové lázně, stabilitu oblouku i konečný vzhled svaru, zejména u nerezu, titanu nebo hliníkových slitin.
Princip ochrany svaru argonem u TIG
Úkolem ochranného plynu (nejčastěji argon, případně směsi s heliem) je zabránit přístupu kyslíku, dusíku a vodní páry k roztavenému kovu a zahřáté elektrodě. Pokud je proudění plynu nerovnoměrné nebo turbulentní, ochranná atmosféra se rozpadá a dochází k oxidaci svarové lázně. Výsledkem mohou být:
-
zhoršené mechanické vlastnosti svaru,
-
změna barvy povrchu (typicky tmavé oxidy u nerezu),
-
nestabilní oblouk a kolísání svarové lázně.
Způsob, jakým je plyn veden z hořáku, je tedy klíčový – a právě zde se zásadně liší klasická keramika a gas lens.
Klasická keramická hubice – jednoduché a funkční řešení
Klasická keramická hubice přivádí plyn přímo z těla hořáku do prostoru před wolframovou elektrodu. Proud plynu je relativně úzký a má tendenci přecházet do turbulentního režimu, zejména při vyšších průtocích nebo při delším výjezdu elektrody.
Výhody:
-
jednoduchá konstrukce,
-
nízká cena,
-
dostatečné řešení pro běžné aplikace (krátký výjezd wolframu, otevřené svary).
Omezení:
-
menší stabilita ochranného oblaku,
-
nutnost vyššího průtoku argonu,
-
vyšší citlivost na průvan a svařování v rozích či koutech.
Pro rutinní práce na uhlíkové oceli nebo tam, kde nejsou vysoké nároky na estetiku svaru, je klasická keramika plně použitelná.
Plynová čočka (gas lens) – řízené laminární proudění
Gas lens obsahuje jemné síto (nejčastěji nerezové), které usměrňuje proud argonu a mění jej z turbulentního na laminární. Plyn tak vytváří širší, rovnoměrnější ochranný oblak, který lépe obklopuje wolfram i svarovou lázeň.
Hlavní přínosy gas lens:
-
výrazně lepší ochrana svaru,
-
možnost delšího výjezdu wolframové elektrody,
-
nižší potřebný průtok argonu při stejné úrovni ochrany,
-
lepší kontrola svarové lázně a klidnější oblouk.
Tyto vlastnosti jsou zásadní při svařování nerezové oceli, titanu, jemných hliníkových dílů nebo při práci v koutech, trubkách a těžko přístupných místech.
Kdy gas lens skutečně pomůže
Použití plynové čočky má největší přínos v následujících situacích:
-
Delší výjezd wolframu (např. 8–12 mm): nutné při svařování koutových svarů nebo hlubších drážek.
-
Koutové a vnitřní svary, kde se plyn snadno odráží od stěn a vzniká turbulence.
-
Nízké svařovací proudy a pulzní TIG, kde je svarová lázeň citlivější na nestabilitu.
-
Vysoce legované materiály, kde i krátkodobé narušení ochrany vede k oxidaci.
V těchto případech bývá rozdíl ve vzhledu svaru (čistota, barva, rovnoměrnost housenky) velmi výrazný.
Nastavení průtoku argonu: méně může být více
Jednou z častých chyb je snaha „pojistit“ ochranu zvýšením průtoku plynu. U gas lens to však často vede k opačnému efektu.
Orientační hodnoty:
-
klasická keramika: cca 7–10 l/min,
-
gas lens: obvykle 5–8 l/min.
Příliš vysoký průtok způsobuje nasávání okolního vzduchu a rozpad ochranného oblaku. Správné nastavení se projeví klidným obloukem, čistou svarovou lázní a rovnoměrnou barvou svaru.
Gas lens vs. jiné technologie svařování
Je třeba zdůraznit, že význam plynové čočky je specifický pro TIG svařování. U procesů jako MIG/MAG, laserové svařování nebo plazmové svařování je ochrana řešena odlišně a konstrukce hořáku má jiná kritéria. TIG však zůstává metodou s nejvyššími nároky na kvalitu ochranné atmosféry – a proto je volba správného příslušenství zásadní.
Sady gas lens a keramických hubic v praxi
V praxi se osvědčuje mít k dispozici kompletní sady gas lens, které obsahují:
-
tělo plynové čočky,
-
několik velikostí keramických nebo skleněných hubic,
-
kompatibilní držáky wolframu.
Takové sady umožňují rychlé přizpůsobení hořáku konkrétní aplikaci bez kompromisů v kvalitě svaru. Klasické keramické hubice pak zůstávají vhodnou volbou pro méně náročné operace.
Rozdíl mezi plynovou čočkou a klasickou keramikou není marketingový detail, ale technicky podložený faktor, který přímo ovlivňuje kvalitu TIG svaru. Gas lens přináší lepší ochranu, stabilnější oblouk a vyšší estetickou úroveň svaru tam, kde na tom skutečně záleží. Správná volba a nastavení průtoku argonu pak umožní tyto výhody plně využít bez zbytečné spotřeby plynu.

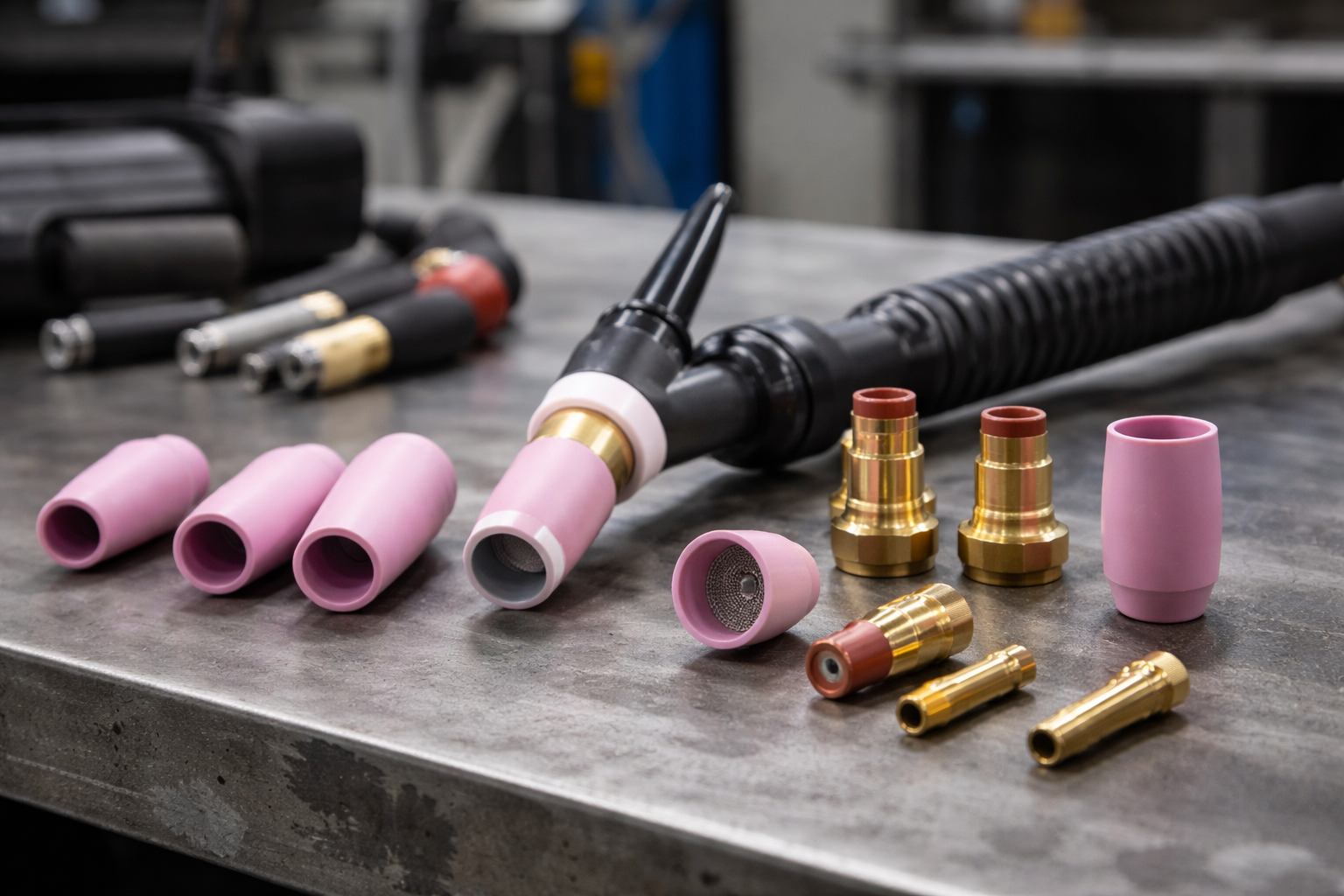

Ilustrační obrázek byl generován pomocí nástroje ChatGPT (OpenAI). Obrázek slouží pouze k vizuální ilustraci a nemusí zobrazovat skutečné produkt
