    Jak vybrat průvlak (kontaktní špičku) pro MIG

    MIG kontaktní špička

    Svařování metodou MIG/MAG patří mezi nejrozšířenější obloukové procesy v průmyslu i dílnách. Stabilita oblouku, kvalita svaru i životnost hořáku však závisí na zdánlivě nenápadném dílu – průvlaku, často označovaném jako kontaktní špička. Právě zde dochází k přenosu svařovacího proudu do drátu a současně k jeho mechanickému vedení.

    Nevhodně zvolený nebo opotřebený průvlak je častou příčinou „cukání“ drátu, nestabilního oblouku, nadměrného rozstřiku i přehřívání hořáku. Jak tedy vybrat správný průvlak podle průměru drátu, materiálu a režimu svařování?

    Funkce průvlaku v procesu MIG/MAG

    V procesu MIG/MAG je svařovací proud přenášen z proudové špičky do kontinuálně podávaného drátu. Průvlak musí:

    • zajistit spolehlivý elektrický kontakt,

    • přesně vést drát bez nadměrné vůle,

    • odolávat tepelnému a mechanickému namáhání,

    • minimalizovat opotřebení při dlouhodobém provozu.

    V moderních zdrojích (invertorové MIG/MAG, pulzní režim, synergické řízení) jsou proudové špičky zatěžovány vyššími špičkovými proudy i teplotami než u klasických transformátorových strojů. Nároky na kvalitu materiálu průvlaku proto rostou.

    Volba podle průměru drátu: MIG drát 0.8 / 1.0 mm

    Základním parametrem je průměr svařovacího drátu. Nejčastější rozměry v praxi jsou:

    • MIG drát 0.8 mm – běžné zámečnické práce, tenčí plechy

    • MIG drát 1.0 mm – konstrukční práce, vyšší proudy, silnější materiály

    Průvlak musí odpovídat jmenovitému průměru drátu (např. 0.8, 1.0, 1.2 mm). Otvor v průvlaku je výrobcem kalibrován s velmi malou tolerancí. Příliš těsný průvlak způsobuje zvýšené tření a přehřívání, příliš volný vede ke ztrátě elektrického kontaktu a kolísání oblouku.

    Praktické doporučení

    • Pro ocelové plné dráty (G3Si1 apod.) používejte průvlak stejného jmenovitého průměru jako drát.

    • U hliníku nebo měkčích slitin se někdy používá o stupeň větší otvor kvůli vyšší teplotní roztažnosti a měkkosti materiálu.

    • Při pulzním MIG/MAG režimu dbejte na přesnost – kolísání kontaktu se projeví výrazněji než při zkratovém přenosu kovu.

    Materiál průvlaku: běžná měď vs. CuCrZr

    Materiál kontaktní špičky má zásadní vliv na životnost i stabilitu svařování.

    1) Elektrolyticky čistá měď (Cu)

    • velmi dobrá elektrická vodivost,

    • nižší tvrdost,

    • rychlejší opotřebení při vyšších proudech.

    Vhodná pro běžné aplikace a nižší proudové zatížení.

    2) Slitiny mědi typu CuCrZr

    Slitina mědi s chromem a zirkoniem (CuCrZr) kombinuje:

    • vysokou elektrickou vodivost,

    • výrazně vyšší pevnost při zvýšených teplotách,

    • delší životnost při vysokém zatížení.

    CuCrZr je vhodná zejména pro:

    • vyšší svařovací proudy (např. 1.0 mm drát při 200 A a více),

    • pulzní MIG/MAG,

    • robotické a sériové svařování,

    • dlouhé pracovní cykly (vysoké zatížení hořáku).

    V průmyslové praxi je běžné, že průvlaky CuCrZr mají násobně delší životnost než standardní měděné varianty, zejména při svařování konstrukčních ocelí ve vyšších režimech.

    Jak poznat opotřebený (vzběhaný) průvlak

    Opotřebení je přirozený proces způsobený třením drátu, tepelnou dilatací a mikrojiskřením v místě kontaktu. Typické příznaky:

    • zvětšený nebo eliptický otvor,

    • zčernalý či přehřátý povrch,

    • nerovnoměrné podávání drátu („cukání“),

    • zvýšený rozstřik,

    • nestabilní oblouk a kolísání proudu.

    Proč dochází k „cukání“?

    Když je průvlak vyběhaný, kontakt mezi drátem a špičkou je nestabilní. Proud se nepřenáší rovnoměrně, dochází k mikrovýpadkům a lokálnímu zahřívání. Výsledkem je:

    • kolísání délky oblouku,

    • nepravidelný přenos kovu,

    • pocit „škubání“ při svařování.

    Při dlouhodobém ignorování problému může dojít i k poškození podávacího mechanismu, bowdenu nebo ke zhoršení kvality svaru (pórovitost, nepravidelná housenka).

    Nejčastější chyby při výběru a používání průvlaků

    1. Použití nesprávného průměru – např. 0.8 mm průvlak pro 1.0 mm drát.

    2. Kombinace různých výrobců bez kontroly kompatibility (závit M6, M8, délka špičky).

    3. Podcenění materiálu při vyšším zatížení – běžná měď místo CuCrZr.

    4. Příliš dlouhé používání opotřebené špičky.

    5. Nedostatečné chlazení hořáku (zejména u vodou chlazených systémů).

    V praxi je průvlak spotřební díl – jeho pravidelná výměna je levnější než řešení vadných svarů nebo prostojů výroby.

    Souvislost s dalšími technologiemi

    I když se problematika průvlaků týká primárně MIG/MAG, princip stabilního přenosu proudu a tepelného namáhání je obdobný i u jiných metod obloukového svařování, například u TIG (kontakt elektrody s proudovou kleštinou) nebo u robotického svařování s pulzním řízením. U laserového svařování s přídavným drátem je rovněž klíčová přesnost podávání a stabilita kontaktu.

    Doporučení pro praxi

    • Pro běžné dílenské použití s MIG drátem 0.8 mm postačí kvalitní měděný průvlak.

    • Pro vyšší proudy, MIG drát 1.0 mm a pulzní režimy doporučujeme CuCrZr.

    • Kontrolujte stav špičky při každé výměně cívky.

    • Využívejte kompletní spotřební sady (průvlak, hubice, difuzor), které jsou konstrukčně sladěné s vaším hořákem.

    Správně zvolený průvlak znamená stabilní oblouk, nižší rozstřik, menší opotřebení podávací soustavy a vyšší kvalitu svaru.

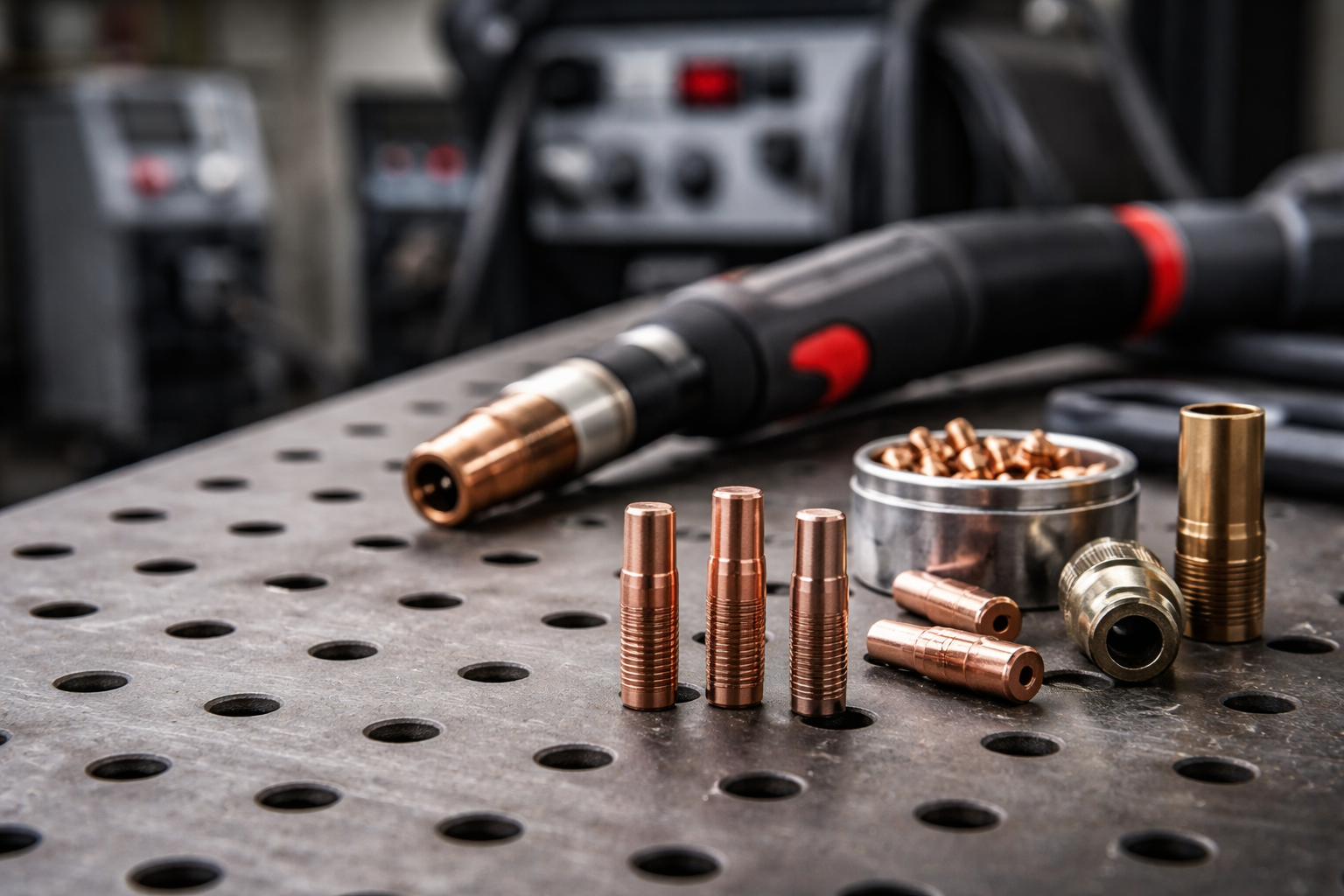

     Ilustrační obrázek byl generován pomocí nástroje ChatGPT (OpenAI). Obrázek slouží pouze k vizuální ilustraci a nemusí zobrazovat skutečné produkt
